显微镜偏光热台(氮气保护)

商品编号:PG-XC2-RT

产品品牌:偏光显微镜热台

产品类型:偏光热台

产品颜色:白色

点击次数:1205

上架时间:2019-03-26

全国服务热线:400-6060-142

我要询价

产品描述

    PG-XC2-RT高温偏光热台产自英国,有着超高速率升温,电子触控屏,智能设置

温度上升曲速,带有氮气保护和水循环功能。

   常用于制陶、冶金、地质、高温聚合物等样品观察和研究。

一.常规参数:

  更大盛放样品重量:120mg     更大加热速度:200℃

   物镜工作距离要求: 在样品室为7x3mm时,物镜最小工作距离要求为6mm

                                    在样品室为7x6mm时,物镜最小工作距离要求为9mm

聚光镜工作距离要求:在样品室为7x3mm时,聚光镜最小工作距离要求为14.8mm

                                     在样品室为7x6mm时,聚光镜最小工作距离要求为12.1mm

偏光热台透射聚光孔径:1.7mm

偏光热台更大真空度:10-³mBar

高温热台内部电压:更大电压:50V  更大安培:0.2A

重量:0.5公斤
























二.系统配有T95系统。

控制器:
包括ECP水循环泵,并且
用来保持盖子和主体的整洁。
链接系统控制软件和数字视频
捕获可以做为一个选配件添加到电脑上。

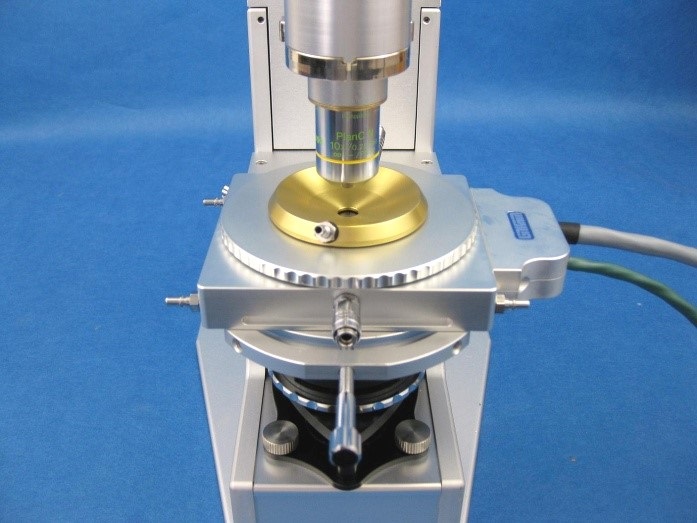

高温热台安装在
使用任何一种显微镜上,
一个转接板或简单地放在xy上
显微镜台面,使用双面
胶带即可固定。

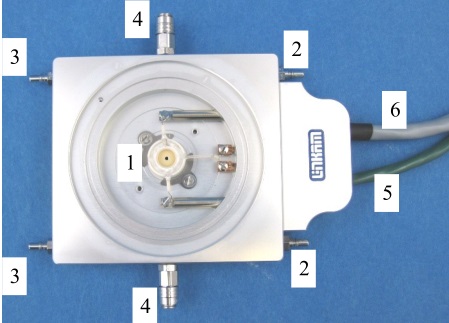

三.高温热台正面内仓详解:

1.陶瓷加热坩埚
2.水冷接头
3.边路水冷接头
4.氮气气体接头
5.温度传感器电线
6.热台电线

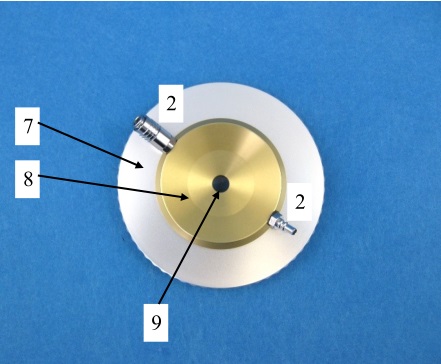

三.高温热台正面盖部详解:

7.热台盖子

8.热台内盖

9.偏光热台内仓(样品仓/观察窗)

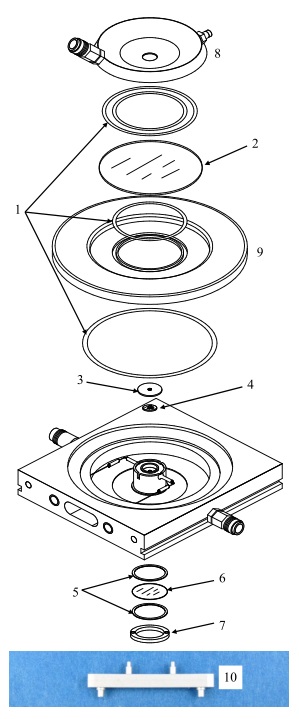

四.更加详细的热台结构图。


1.O形密封圈
2.石英窗(尺寸:直径55x1mm)
3.直径1.7毫米的陶瓷辐射屏蔽孔
4.带样品的蓝宝石样品盘
5.硅橡胶O形圈
6.
石英窗(22 x 0.5mm)
7.锁环。

  如果5或者6损坏,需要将(7)拧下来如图重新安装.
